Sistemi di lavaggio per PCB e PCBA di Kolb

Nel settore dell’elettronica industriale, il lavaggio dei PCBA e dei substrati metallizzati rappresenta un requisito fondamentale per l’affidabilità del prodotto e la stabilità del processo produttivo, in particolare nei settori a maggiore criticità applicativa.

Le soluzioni Product Cleaning di Kolb coprono un ampio spettro di esigenze, dal lotto medio fino a produzioni strutturate ad alte prestazioni, offrendo un controllo completo del processo di lavaggio.

Modelli in disponibili

PSE LH5
AQUBE® XH6
AQUBE® LH5
AQUBE® XV7 SuperTask
Logo dell'azienda tedesca Kolb rappresentativo del loro programma di training: Kolb Campus

Kolb Campus – Formazione e competenza applicativa

Il Kolb Campus è il programma di formazione e supporto tecnico dedicato ai processi di pulizia nell’industria elettronica.

Un percorso pensato per aiutare le aziende a comprendere e ottimizzare il lavaggio come fase critica del processo produttivo, andando oltre il semplice utilizzo della macchina.

Scopri i nostri modelli nel dettaglio

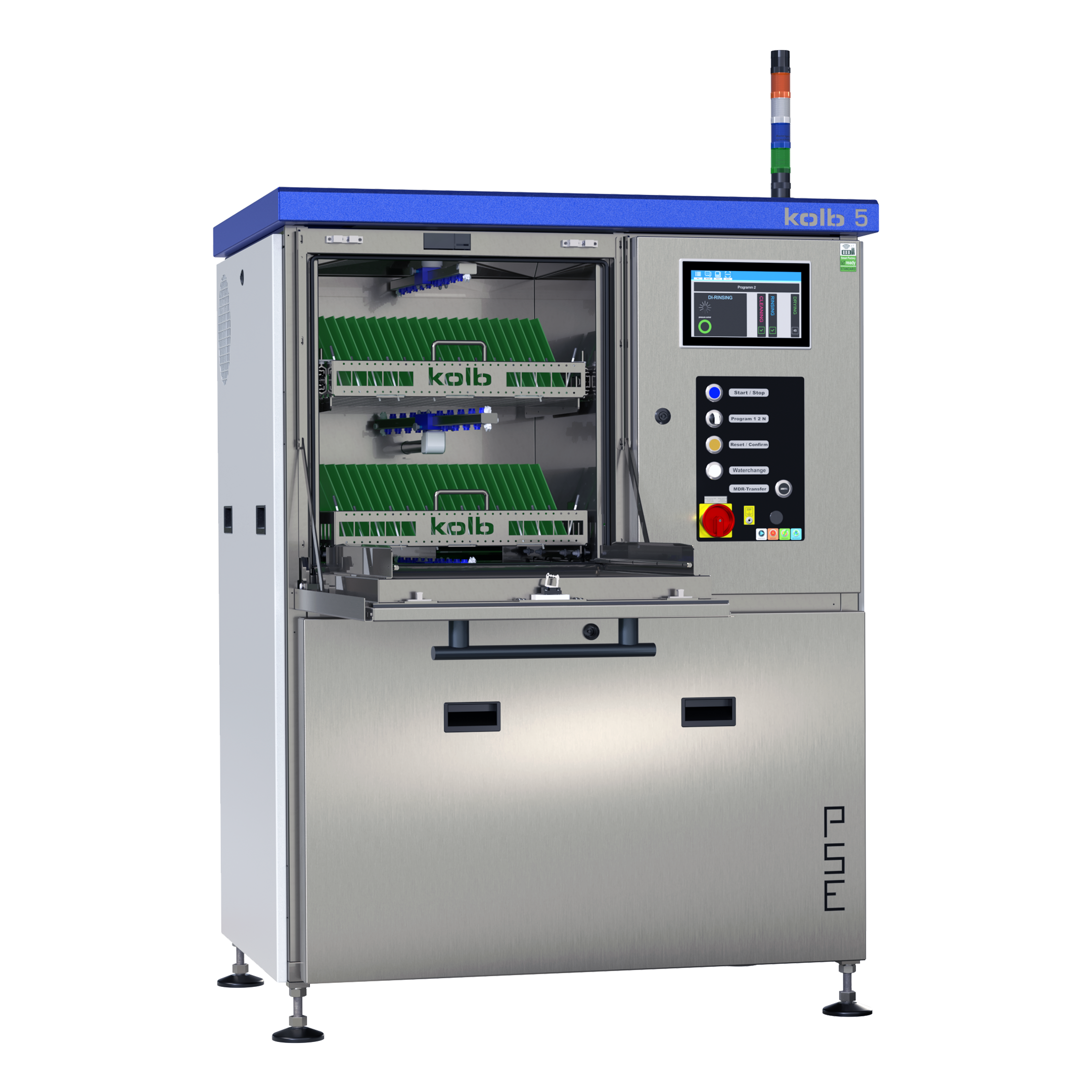

PSE LH5

Sistema batch compatto per il lavaggio di PCBA

PSE LH5 è un sistema batch compatto per il lavaggio automatico di PCBA, circuiti ibridi e schede non conformi (misprint), progettato per contesti produttivi strutturati con volumi medio-bassi.

Appartenente alla PSE Economy Line di Kolb, la LH5 è una soluzione che concentra tutte le funzionalità essenziali per un processo di lavaggio qualificato, mantenendo un posizionamento economico competitivo.

La macchina consente di gestire il lavaggio come fase controllata del processo produttivo, garantendo risultati ripetibili, affidabilità operativa e un ottimo rapporto tra prestazioni e investimento..

Lavaggio PCB a lotti

PRODUZIONE BATCH CONTROLLATA

Pulizia Automatica Multifase

CICLO COMPLETAMENTE AUTOMATIZZATO

Impiego Produttivo

VOLUMI MEDIO-BASSI

    • Sistema batch con tecnologia PowerSpray®

    • Rotori di spruzzo montati orizzontalmente, realizzati in materiale resistente ai detergenti, che ruotano in modo asincrono per distribuire il liquido in modo uniforme

    • Copertura completa delle superfici

    • Assenza di zone d’ombra anche in aree critiche

    • Adatto al lavaggio di PCBA, circuiti ibridi e schede misprint

    • Capacità di lavaggio fino a 176 eurocard (2,8 m²) per ciclo

    • Supporta carrier fino a 540 × 480 mm all’interno del rack di lavaggio.

    • Caricamento tramite carrello dedicato

    • Layout compatto per integrazione diretta in area produttiva

    • Processo automatico a 4 fasi:

    -lavaggio

    -risciacquo con acqua di rete

    -risciacquo con acqua deionizzata

    -asciugatura con tecnologia VMH®

    • Sistema a due vasche con tre circuiti di circolazione separati, per mantenere pulite e stabili le diverse fasi del processo

    • Gestione a circuito chiuso (closed-loop) dei fluidi di lavaggio e risciacquo, con trattamento e riutilizzo dei liquidi con trattamento e riutilizzo dei liquidi

    • Controllo dei parametri di processo tramite PLC industriale, per garantire ripetibilità e affidabilità

    • Lavaggio e risciacquo possibili fino a 80 °C.

SPECIFICHE TECNICHE

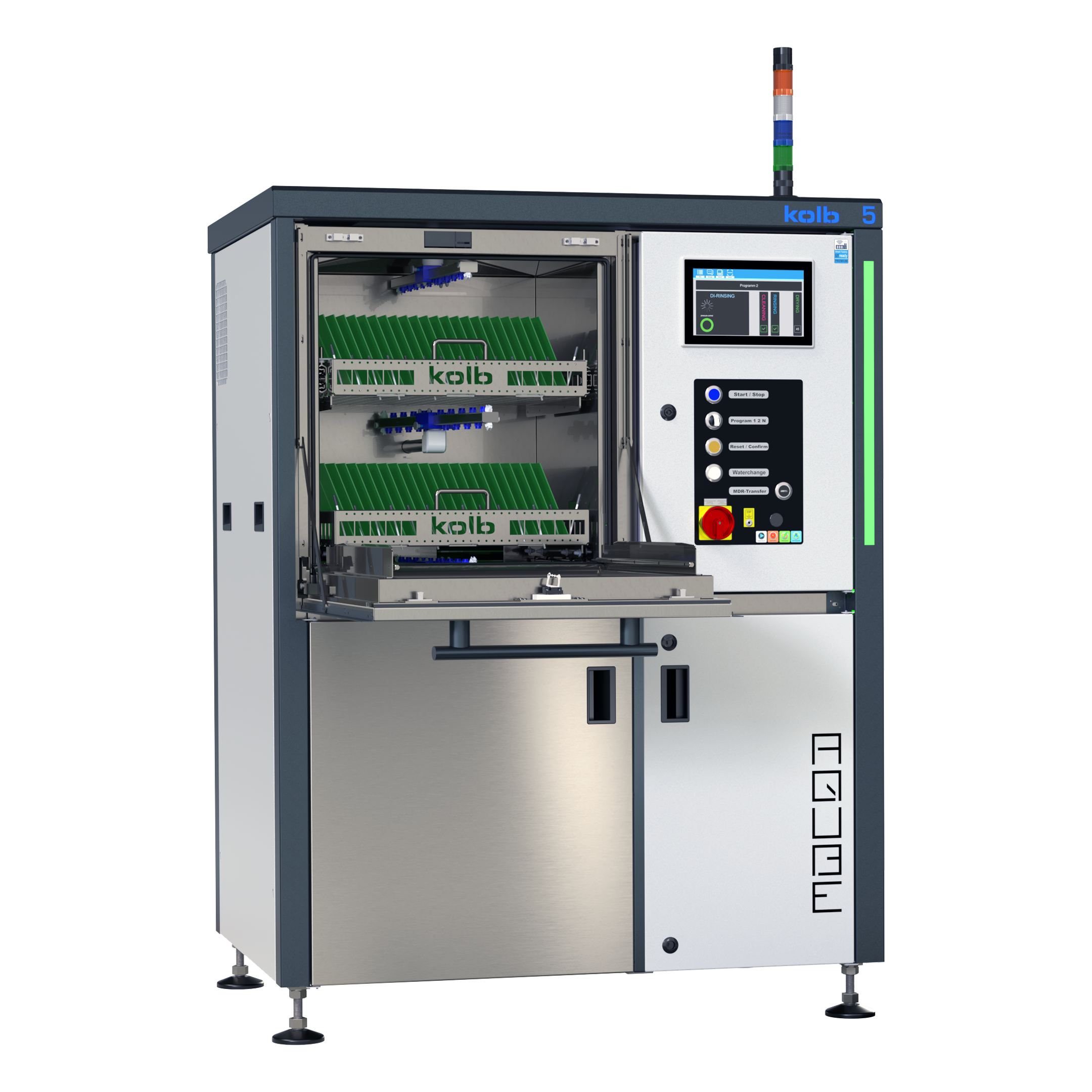

Macchina per lavaggio pcb Aqube LH5

AQUBE LH5

Sistema automatico per il lavaggio di PCBA, ibridi e DCB

AQUBE® LH5 è un sistema di lavaggio automatico progettato per la pulizia di PCBA, circuiti ibridi, DCB e schede non conformi (misprint), in contesti produttivi che richiedono maggiore stabilità di processo e controllo rispetto alle soluzioni base.

Rispetto alla serie PSE, AQUBE® LH5 introduce una configurazione più evoluta del processo, con una gestione più precisa dei parametri di lavaggio e risciacquo, mantenendo un equilibrio tra prestazioni, qualità e investimento.

La macchina consente di gestire il lavaggio come fase strutturata del processo produttivo, garantendo risultati ripetibili e qualità costante nel tempo.

Lavaggio PCB a lotti

PRODUZIONE BATCH CONTROLLATA

Pulizia Automatica Multifase

CICLO COMPLETAMENTE AUTOMATIZZATO

Impiego Produttivo

PROCESSI PRODUTTIVI STRUTTURATI

    • Sistema batch automatico con tecnologia kolb PowerSpray®

    • Rotori di spruzzatura orizzontali ASYNCHRO® montati su supporti in PTFE, per una distribuzione uniforme del liquido

    • Copertura completa delle superfici senza zone d’ombra

    • Adatto per PCBA, circuiti ibridi, DCB e schede misprint

    • Sistema a due vasche con tre circuiti di circolazione separati

    • Capacità di lavaggio fino a 176 eurocard (2,8 m²). per ciclo

    • Supporta fino a 7 supporti di processo fino a 540 × 480 mm (in carrello di lavaggio)

    • Capacità superiore rispetto alla serie PSE

    • Supporto per diversi formati di schede e supporti di processo

    • Temperature di lavaggio fino a 80 °C

    • Processo completamente automatico a più fasi: lavaggio → risciacquo con acqua di rete → risciacquo con acqua deionizzata → asciugatura

    • Gestione a circuito chiuso (closed-loop) dei fluidi di lavaggio e risciacquo, con trattamento e riutilizzo dei liquidi

    • Controllo dei parametri tramite PLC industriale

    • Processo stabile, ripetibile e monitorabile

SPECIFICHE TECNICHE

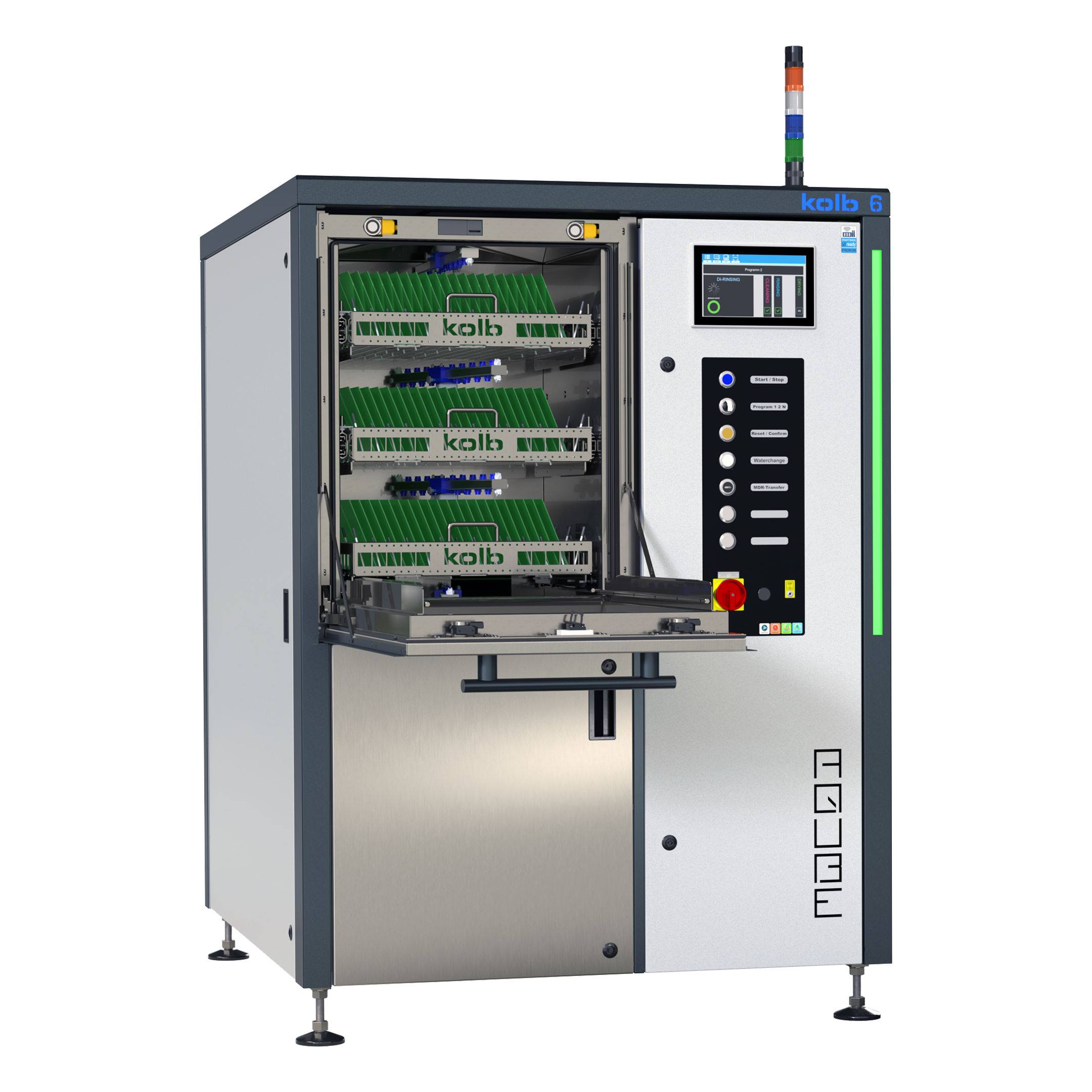

AQUBE® XH6

Sistema automatico ad alte prestazioni per PCBA complessi

AQUBE® XH6 è un sistema di lavaggio batch high-end completamente automatico, progettato per la pulizia ultra-fine di PCBA assemblate, circuiti ibridi, DCB e misprint.

È pensato per produzioni strutturate che richiedono elevata capacità, stabilità di processo e controllo avanzato, mantenendo costi operativi ottimizzati nel tempo.

Rispetto alla linea PSE, la serie AQUBE® XH introduce una configurazione più evoluta, con tre vasche indipendenti, temperature di processo elevate e gestione avanzata dei fluidi, rendendola una soluzione ideale per applicazioni ad alto valore e requisiti qualitativi stringenti..

Lavaggio PCB ad alte prestazioni

PULIZIA PER APPLICAZIONI CRITICHE

Pulizia Automatica Multifase

LAVAGGIO, RISCIACQUO E ASCIUGATURA CONTROLLATI

Produzioni strutturate

CAPACITÀ ELEVATA E CICLI RIPETIBILI

    • Sistema batch automatico per PCBA, ibridi e DCB

    • Tecnologia PowerSpray® con rotori ASYNCHRO® montati su supporti in PTFE

    • Bagnatura completa delle superfici, senza zone d’ombra

    • Sistema a tre vasche e tre circuiti indipendenti (lavaggio, risciacquo con acqua di rete, risciacquo DI/DM)

    • Capacità fino a 246 eurocard (3,9 m²) per ciclo

    • Fino a 3 cestelli di lavaggio

    • Dimensioni camera di processo: 540 × 590 × 710 mm

    • Dimensione cestello: 470 × 470 mm

    • Temperatura di lavaggio fino a 80 °C

    • Asciugatura ad aria calda fino a 120 °C

    • Processo completamente automatizzato a 5 fasi: lavaggio, MediumWipe®, risciacquo con acqua di rete, risciacquo con acqua deionizzata e asciugatura con sistema brevettato VMH® TurboDigital.

    • Controllo PLC con gestione e memorizzazione dei parametri di processo

    • Interfaccia touch screen per controllo e supervisione

    • Closed-loop reprocessing dei fluidi di lavaggio e risciacquo

    • Sistemi di filtrazione integrati (filtri grossolani + fini, in base al processo)

    • Predisposizione Smart Factory / Industria 4.0:

    • tracciabilità

    • controllo remoto

    • integrazione nei sistemi di monitoraggio

SPECIFICHE TECNICHE

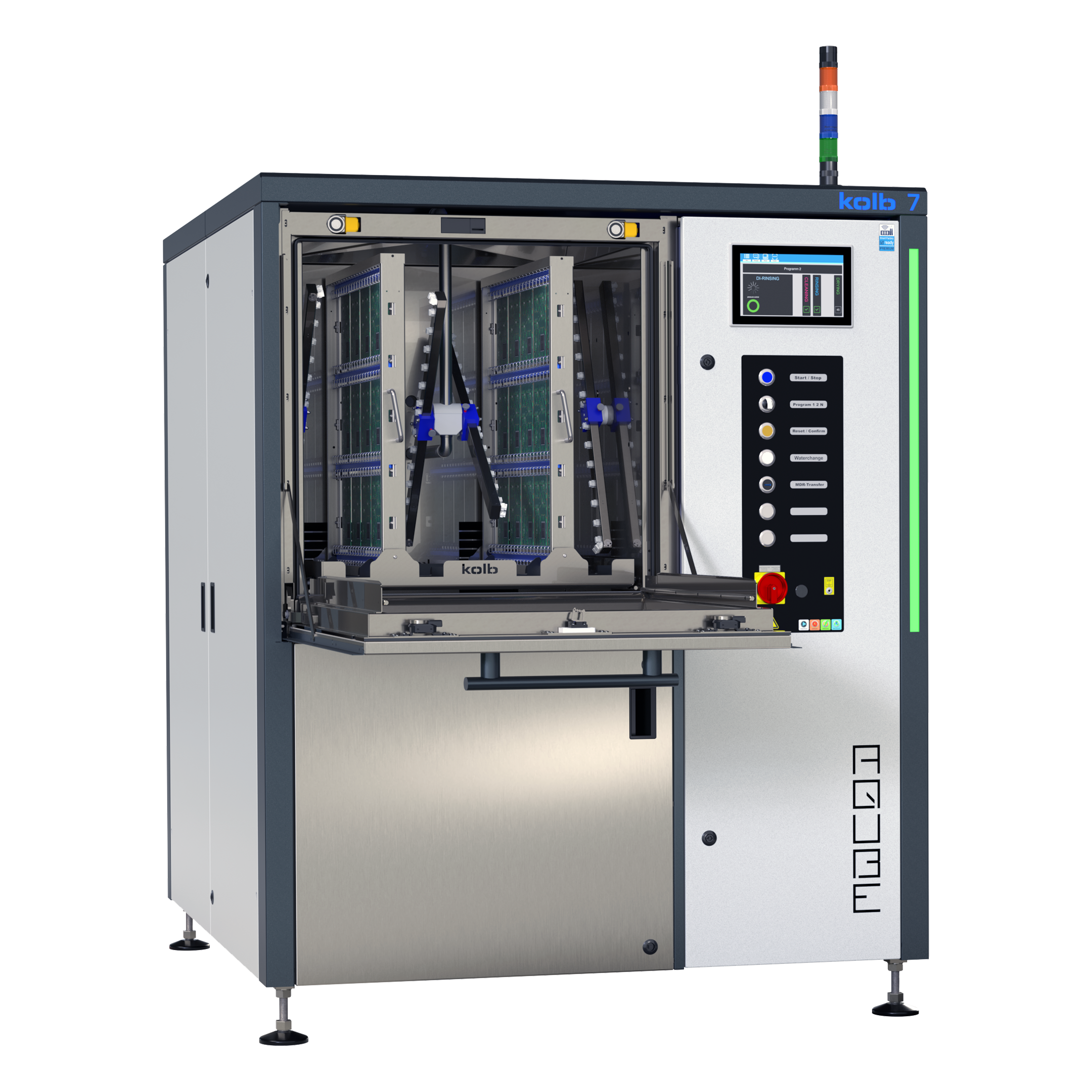

AQUBE® XV7 SuperTask

Sistema a lavaggio verticale per PCBA ad alta densità

AQUBE XV7 SuperTask è un sistema a lavaggio verticale progettato per la pulizia efficace di PCBA ad alta densità e geometrie complesse, anche in presenza di contaminazioni difficili da rimuovere.

La configurazione verticale consente una pulizia efficace anche in presenza di zone difficilmente accessibili, riducendo il rischio di residui e contaminazioni.

Lavaggio PCB ad alte prestazioni

PER APPLICAZIONI COMPLESSE E CRITICHE

Pulizia Automatica Multifase

CICLO COMPLETAMENTE AUTOMIZZATO

IMPIEGO PRODUTTIVO

CARICHI ELEVATI E CICLI CONTINUI

    • .Sistema batch automatico con tecnologia kolb PowerSpray®

    • Sistema a rotori verticali montati su supporti in PTFE con quattro rotori di spruzzatura ASYNCHRON®

    • Bagnatura completa delle superfici senza zone d’ombra

    • Spruzzatura frontale ad alta pressione sul carico disposto verticalmente

    • Progettato per applicazioni con architetture complesse e micro-spazi nascosti

    • Sistema a tre vasche con tre circuiti separati

    • Capacità standard fino a 30 eurocard per ciclo

    • Carico in due telai di serraggio da 15 schede ciascuno, inseriti in un carrello di lavaggio

    • Fino a 3 cestelli di lavaggio

    • Dimensioni camera di processo: 700 × 720 × 710 mm

    • Spazio di serraggio per PCBA e misprint: 580 × 580 mm

    • Cestello di lavaggio: 470 × 470 mm

    • Processo automatico a 4 fasi, opzionale fino a 5 fasi:

      • lavaggio

      • (MediumWipe® opzionale)

      • risciacquo con acqua di rete

      • risciacquo con acqua DI

      • asciugatura con VMH® TurboDigital

    • Gestione a circuito chiuso (closed-loop) dei fluidi di lavaggio e risciacquo, con trattamento e riutilizzo dei liquidi

    • Controllo dei processi e degli intervalli di servizio tramite PLC

    • Gestione software e segnalazione eventi tramite touch screen

    • Predisposizione Smart Factory ready con controllo remoto e tracciabilità

SPECIFICHE TECNICHE
