Conformal coating: quando i difetti hanno un nome strano ma è un problema serio
I difetti nel conformal coating
Pensavi di conoscere il conformal coating. Poi apri il glossario IPC e trovi termini che usi ogni giorno — ma forse non con il nome giusto.
Perché conoscere i termini IPC non è solo teoria
Nel contesto produttivo, molti problemi vengono descritti in modo generico:
"il coating non tiene"
"ci sono zone scoperte"
"la superficie non è uniforme"
Queste descrizioni non sono sufficienti per intervenire in modo efficace.
Lo standard IPC-HDBK-830C classifica ogni difetto con una definizione precisa. Conoscerla significa poter comunicare il problema con chiarezza — al fornitore, al collega, al cliente — e intervenire nel punto giusto del processo.
In altre parole: un linguaggio corretto riduce tempi di analisi, errori e costi.

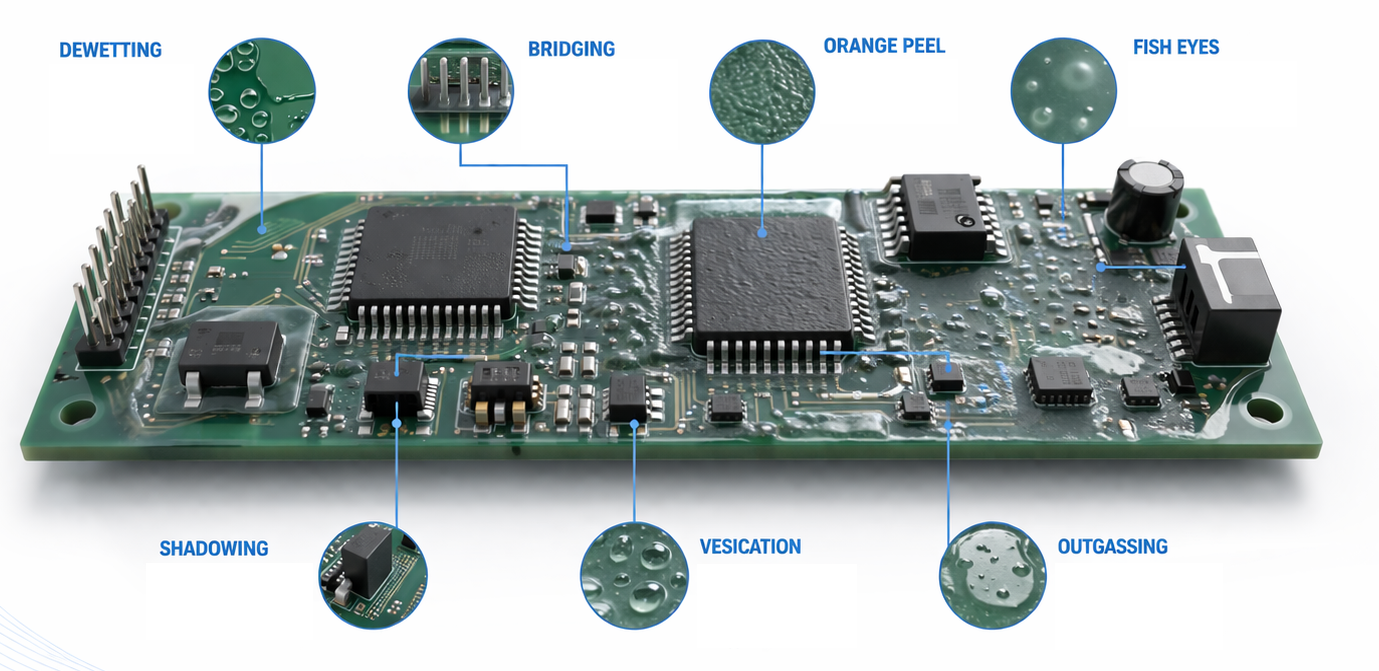

Ecco gli otto termini più utili da conoscere.
1. Dewetting
Dewetting (IPC-HDBK-830C, §1.8)
Il materiale di coating non riesce a bagnare la superficie in modo uniforme, ritirandosi o rifiutando di aderire in alcune zone
Come si presenta: zone irregolari o completamente prive di rivestimento.
Cause tipiche: tensione superficiale del coating superiore all’energia superficiale del substrato, spesso per contaminazione o preparazione insufficiente della superficie. Si manifesta come una copertura irregolare con aree scoperte, come piccole pozzanghere.
Soluzioni possibili: pulizia accurata, verifica dell’energia superficiale del substrato, eventuale uso di primer.
2. Bridging
Bridging (IPC-HDBK-830C, §1.8)
Accumulo di materiale di coating tra i pin di un componente per effetto della capillarità, che crea un eccesso di materiale tra pin adiacenti.
Come si presenta: eccesso di materiale tra terminali adiacenti.
Cause tipiche: viscosità troppo alta o volume di applicazione eccessivo su componenti a passo fine.
Soluzioni possibili: ottimizzare viscosità e volume, valutare l’applicazione selettiva nelle zone critiche.
3. Orange Peel
Orange Peel (IPC-HDBK-830C, §1.8)
Difetto superficiale che rende la superficie del coating simile alla buccia di un’arancia.
Come si presenta: finitura non uniforme, con una evidente superficie granulosa .
Cause tipiche: parametri spray non ottimali: viscosità alta, distanza di applicazione errata, atomizzazione insufficiente, evaporazione troppo rapida del solvente, troppo caldo.
Soluzioni possibili: calibrare pressione e distanza dello spray, verificare la viscosità del materiale e le condizioni ambientali, temperatura.
4. Fish Eyes
Fish Eyes (IPC-HDBK-830C, §1.8)
Difetto superficiale localizzato che assomiglia agli occhi di un pesce: zone circolari dove il coating è assente o troppo sottile.
Come si presenta: piccolearee circolari senza copertura, visibili con ispezione visiva o sotto una luce UV.
Cause tipiche: contaminazione puntuale della superficie (oli, residui di flussante, impronte) che altera la tensione superficiale localmente.
Soluzioni possibili: processo di pulizia/lavaggio efficace e documentato prima dell’applicazione.
5. Shadowing
Shadowing (IPC-HDBK-830C, §1.8)
Zone non raggiunte dal coating perché ‘in ombra’ , nascoste dalla geometria dei componenti.
Come si presenta: aree sotto i componenti non raggiunte dal coating, rilevabili durante l’ispezione UV
Cause tipiche: componenti alti o con geometrie complesse che bloccano lo spray o la luce UV nelle zone sottostanti.
Soluzioni possibili: usare sistemi che possono usare valvole spray da angoli diversi, applicazione con valvole drop jet, prodotti con doppio processo di asciugatura.
6. Vesication
Vesication (IPC-HDBK-830C §1.8)
Formazione di bolle all’interfaccia tra coating e substrato, causata da un effetto osmotico tra residui idrosolubili e umidità.
Come si presenta: bolle o rigonfiamenti localizzati sotto il film di coating.
Cause tipiche: residui ionici di flussante non rimossi o substrato non sufficientemente asciutto, residui di umidità prima dell’applicazione.
Soluzioni possibili: pulizia completa della scheda, ciclo di asciugatura prima del coating.
7. Outgassing
Outgassing (IPC-HDBK-830C, §1.8)
Emissione di vapori da un coating già applicato quando esposto a calore o in assenza di pressione (ad es. applicazioni nello spazio)
Come si presenta: bolle, vuoti o distacchi localizzati nel coating, spesso visibili solo dopo cicli termici.
Cause tipiche: processo di asciugatura incompleto, solventi o prodotti chimici rimasti intrappolati nel film vengono rilasciati in presenza di calore durante l’esercizio o in assenza di pressione
Soluzioni possibili: rispettare i parametri di asciugatura (tempo, temperatura, irradiazione UV), verificare che il ciclo di asciugatura sia stato completato prima del collaudo termico.
8. Pot Life
Pot Life (IPC-HDBK-830C, §1.8)
Il tempo durante il quale un materiale, aperto il suo contenitore, mantiene le proprietà richieste ed è adatto all’uso.
Come si presenta: coating con viscosità alterata, applicazione irregolare, aumento generalizzato dei difetti superficiali.
Cause tipiche: utilizzo del materiale oltre il tempo dichiarato in scheda tecnica, che altera viscosità e proprietà di applicazione aumentando il rischio di tutti i difetti precedentemente illustrati..
Soluzioni possibili: documentare le tempistiche di apertura, rispettare i limiti indicati nella scheda tecnica, non mescolare materiale nuovo con residui di materiali usati in precedenza
Come scegliere un conformal coating che riduce il rischio di difetti
La qualità del coating finale dipende da tre variabili: il materiale, il processo di applicazione e la preparazione della superficie. Lavorare bene su tutte e tre le variabili è il modo più efficace per eliminare i difetti descritti in questo articolo.
Sul fronte del materiale, la scelta della formulazione giusta per l’applicazione specifica è determinante. Le principali famiglie — acrilici, poliuretanici, UV — hanno caratteristiche diverse in termini di resistenza chimica, intervallo di temperatura operativa, rilavorabilità e compatibilità con i processi di applicazione selettiva.
HumiSeal— uno dei brand che distribuiamo — progetta i propri coating per offrire finestre di processo ampie: viscosità stabile nel tempo, pot life prevedibile, buona bagnabilità anche su geometrie complesse con schede ad alta densità di componenti . Questo significa meno variabilità nel processo e meno difetti da gestire a fine produzione.
La selezione del materiale giusto inizia però sempre da un’analisi dell’applicazione: ambiente di esercizio, classi IPC, UL e MIL richieste, processo di applicazione disponibile in linea. È un percorso che possiamo vedere insieme.
Conclusione
Riconoscere un Fish Eye o un Bridging non è un esercizio accademico. È la differenza tra un processo sotto controllo e un processo che produce difetti silenziosi — difficili da tracciare e costosi da correggere a valle, soprattutto quando emergono in campo.
Lo standard IPC ha dato un nome a questi problemi perché nominarli è il primo passo per eliminarli. Il secondo passo è lavorare con materiali e processi che riducano la probabilità di vederli comparire.
Hai riscontrato uno di questi difetti nel tuo processo di conformal coating? Possiamo supportarti nell’analisi e nell’ottimizzazione, dalla scelta del materiale fino alla validazione applicativa.
